Система АТЛАС-АКВА

Предназачена для использования на водных объектах

   АТЛАС-АКВА® - система пожаротушения тонкораспыленной водой. Предназначена для локализации и/или ликвидации пожаров на надводных кораблях и судах обеспечения ВМФ под контролем военного представительства МО РФ, на гражданских судах, плавучих буровых установках и морских стационарных платформах под контролем Российского морского регистра судоходства.

В качестве огнетушащего средства используется пресная вода, которая является абсолютно экологичной и безопасной для человека. Включение данной системы пожаротушения в условиях корабля (судна) не требует полной герметизации помещения, отключения оборудования, предварительной эвакуации людей и может происходить в автоматическом режиме на самых ранних стадиях развития пожара. По окончании запаса пресной воды допускается применение системы на забортной воде.

В процессе испытаний была подтверждена высокая эффективность тушения пожаров в жилых, служебных, общественных помещениях, в коридорах эвакуации, а также энергетических отсеках. Показана возможность использования Системы в энергоотсеках взамен газовых систем пожаротушения в качестве объемного средства защиты, в том числе, что особенно важно, в негерметичных помещениях с притоком воздуха.

Изготовление системы осуществляется в соответствии с ТУ, с привязкой к конкретному объекту/заказу.

Возможно исполнение в трех вариантах: спринклер, дренчер и смешанное исполнение.

Характеристики системы:

• Рабочее давление: 60-80 МПа.
• Расход воды (на одном распылителем): 13-22 л/мин
• Площадь, защищаемая одним распылителем: от 16 до 25 м2
• Время заполнения сверхплотным водяным туманом помещения V=250м3 одним распылителем: 22 сек.
• Трубопровод из нержавеющей стали
• Соединения резьбовые обслуживаемые, тип «врезное кольцо».
• Полное подавление очагов в 486 натурных огневых испытаниях
• Выдержала испытания на устойчивость к внешним факторам воздействия.
• Одобрена к применению МЧС России и РМРС

Основные преимущества системы Атлас-Аква® по сравнению с газовыми системами объемного пожаротушения:

• возможность активации с первых секунд пожара, т.к. тушащий агент - тонкораспыленная пресная вода без добавок, не требуется проведение эвакуации людей и герметизации помещений;
• обеспечение объемного охлаждения и высокой степени проникновения в защищаемые области, за счет использования не просто тонкораспыленной, а сверхтонкораспыленной воды (мелкодисперсного тумана). Сведение риска повторного возгорания практически к нулю;
• отсутствие перепадов давления при активации системы (спринклерная система непрерывно находится под давлением);
• связывание и осаждение продуктов горения, предотвращение их распространения
• многократность включения.

Важно! В отличие от газовых систем нет необходимости возвращения в порт для заправки и восстановления работоспособности, при отсутствии пресной воды в цистерне противопожарная защита обеспечивается забортной водой.

Состав системы Атлас-Аква®:

• агрегат насосный;
• клапаны секционные дренчерные;
• клапаны секционные спринклерные;
• оросители (спринклеры и дренчеры);
• щит управления насосным агрегатом;
• щит электропитания;
• щит управления дренчерными клапанами;
• панель управления;
• панель индикации;
• комплект монтажных частей (трубы, трубные зажимы, тройники, крестовины, муфты, заглушки и пр.)

Количество оросителей, секционных клапанов и мощность насосного агрегата определяется расчетами и устанавливается для каждого объекта индивидуально. При необходимости состав системы дополняется нетиповыми элементами.

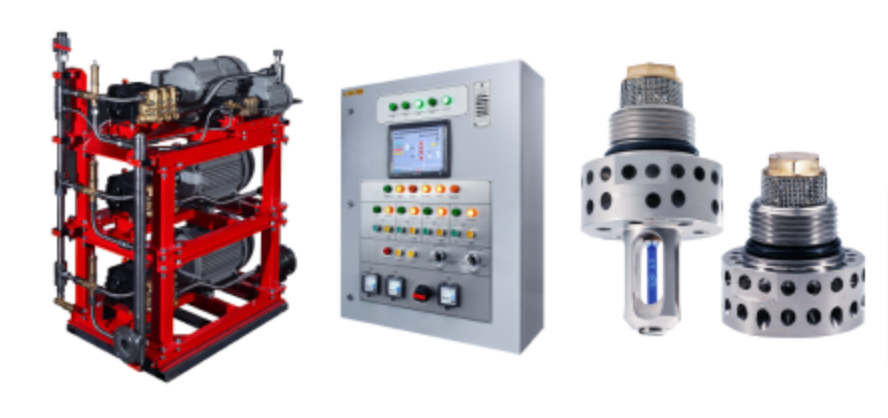

Комплектация системы Атлас-Аква®

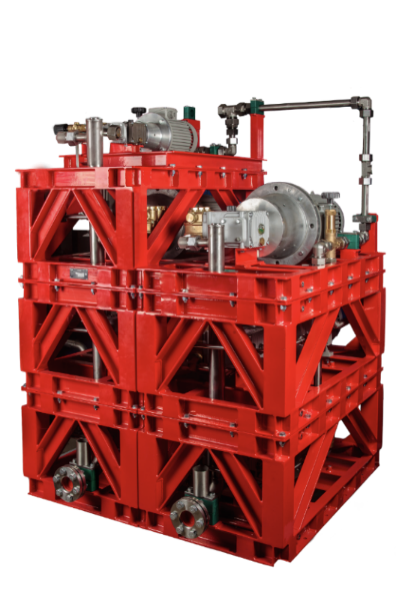

Агрегат насосный для Атлас-Аква®

Агрегат насосный для Атлас-Аква® в общем случае состоит из нескольких насосных модулей, один из которых главный (с насосом подкачки и датчиками). В частном случае агрегат насосный может состоять из одного главного насосного модуля (с насосом подкачки и датчиками).

В дежурном режиме к насосному агрегату подается пресная вода, без специальных добавок. Качество воды должно удовлетворять требованиям ГОСТ Р 51232-98. В рабочем режиме допустимо применение забортной воды с учетом обеспечения тонкостей фильтрации не более 250 мкм. Управление режимом работы водоснабжения осуществляется автоматически со щита/шкафа управления насосным агрегатом.

Пуск насосного агрегата может быть автоматический (основной), дистанционный, местный (ручной).

Клапаны секционные дренчерные

Клапан секционный дренчерный предназначен для разделения трубопроводов системы на независимые дренчерные секции. Нормальное положение клапана в дежурном режиме системы закрытое. Открытие клапана также может осуществляться дистанционно, автоматически по сигналам от внешних систем и вручную непосредственно на самом клапане. Закрытие клапана осуществляется вручную при остановленном насосном агрегате.

Клапаны секционные спринклерные

Клапан секционный спринклерный предназначен для разделения трубопроводов системы на независимые спринклерные секции. Управление клапаном ручное.

Оросители

Оросители предназначены для распыла воды на заданную площадь или объем защищаемого помещения. В качестве оросителей, в зависимости от типа системы, используются дренчеры или спринклеры. Тип оросителей определяется вместе с заказчиком, при выполнении работы по привязке системы к конкретному заказу, с учетом типа защищаемых помещений, его высоты, максимальной площади покрытия одним оросителем (для спринклеров), допустимых расстояний до препятствий, допустимых «слепых зон» и других условий.

Дренчер Атлас-Аква ®

Спринклер Атлас-Аква ®

Типы используемых в составе системы спринклеров по температуре срабатывания теплового замка (термоколбы):

• 57 °С – рекомендуется к использованию для защиты жилых и общественных помещений, постов управления;
• 68°С – рекомендуется к использованию для защиты электрощитовых, агрегатных и прочих помещений;
• 79°С – рекомендуется к использованию в помещениях для приготовления пищи;
• 93°С – рекомендуется к использованию в сушильных камерах, а также иных помещениях с температурой свыше 50°С;
• 141°С – рекомендуется к использованию для защиты сауны.

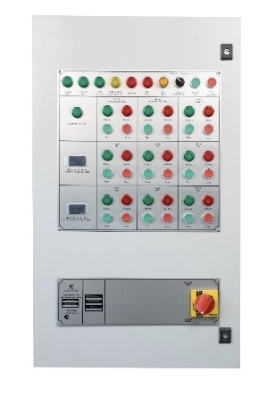

Щит/шкаф управления насосным агрегатом

Щит/шкаф управления предназначен для:

• приема и выдачи сигналов в панель индикации, панель управления, панель управления и индикации, логический блок или в другие судовые системы верхнего уровня о текущем режиме работы насосного агрегата, а также о наличии неисправности;
• дистанционного управления системой: путем автоматизированного открытия дренчерных секционных клапанов по сигналам с центрального поста управления, с местных кнопочных постов управления, либо с панели управления/панели управления и индикации (при их наличии).
• автоматического управления системой путем автоматического открытия дренчерных секционных клапанов от корабельной или судовой системы пожарной сигнализации;
• определения режима работы насосного агрегата и насоса – водопитателя (при наличии);
• выдачи информации о текущем состоянии системы и ее неисправности в судовые системы верхнего уровня;
• выдачи сигнала на систему предупредительной сигнализации

Щит/шкаф подключается к щиту/шкафу электропитания.

Со Щита/шкафа предусмотрена возможность выдачи во внешние системы следующих сигналов о состоянии системы:

• запуск системы (в т.ч. с указанием зоны тушения);
• наличие неисправности (не работают все насосные блоки, обрыв эл. питания и пр.)
• отсутствие эл. питания;
• отсутствие воды (в системе питания водой агрегата насосного);

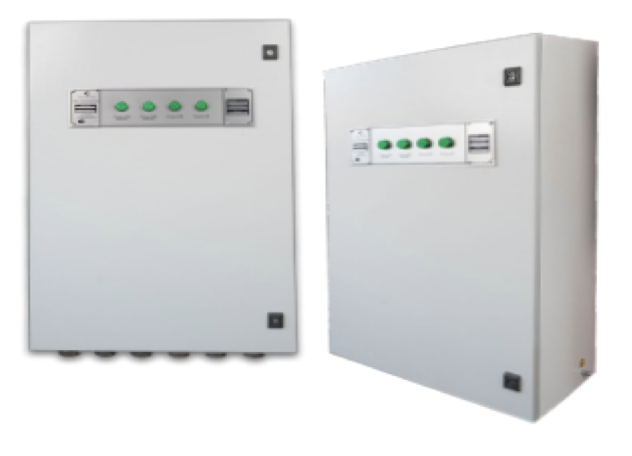

Щит электропитания

Щит электропитания предназначен для электропитания составных частей системы. Щит электропитания имеет встроенное устройство автоматического ввода резерва. Переключение с основного источника питания на резервный и обратно производится автоматически.

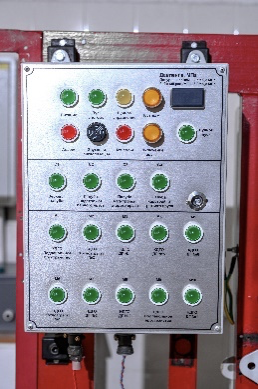

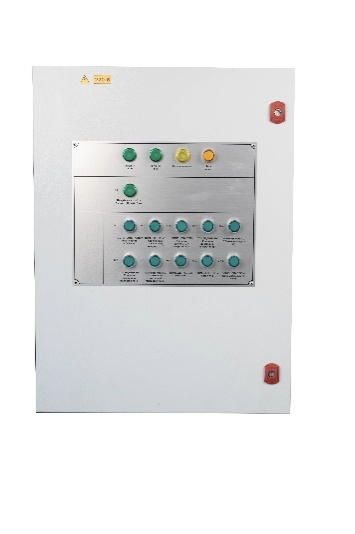

Щит/шкаф управления дренчерными клапанами

Щит/шкаф управления дренчерными клапанами предназначен для:

• дистанционного управления системой путем автоматизированного открытия дренчерных секционных клапанов (до 30) по сигналам с центрального поста управления, с местных кнопочных постов управления;
• автоматического управления системой путем автоматического открытия клапанов секционных дренчерных (до 30) по сигналам от карабельной или судовой системы пожарной сигнализации либо других судовых систем верхнего уровня.

По согласованию с заказчиком возможен вывод сигналов с секционных клапанов спринклерных.

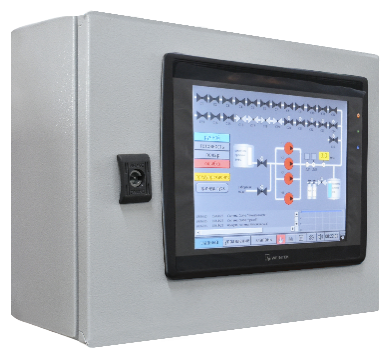

Панель управления

Панель управления/панель управления и индикации предназначена для:

• дистанционного открытия дренчерных секционных клапанов (через щит/шкаф управления)
• отображения текущего состояния системы и ее неисправности, а также для подачи звуковых сигналов при возникновении ситуаций, требующих внимания оператора (функции панели индикации).

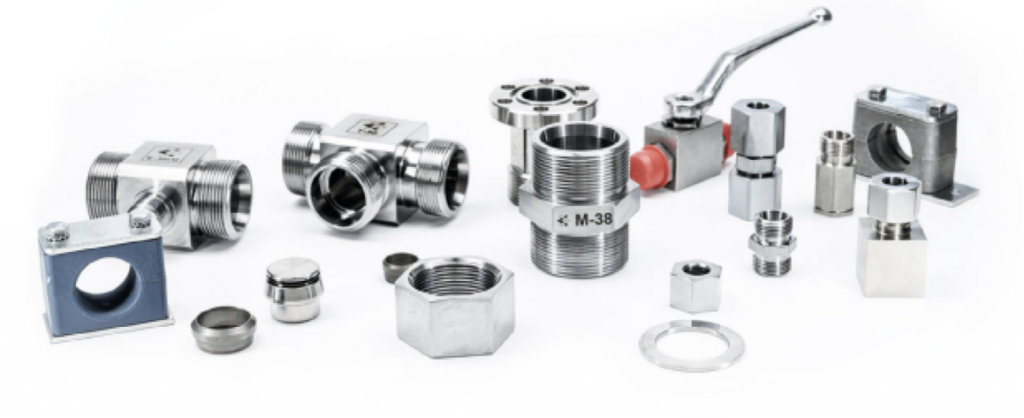

Комплект монтажных частей

(трубы, трубные зажимы, тройники, крестовины, муфты, заглушки и пр.)

Все монтажные части входящие в комплект выполнены из нержавеющей стали.
