ОБ ОБОРУДОВАНИИ ТРВ

Система АЛЬФА-ФОГ®

Предназачена для использования на наземных объектах

Автоматическая установка пожаротушения тонкораспыленной водой ALFA-FOG® подавляет и ликвидирует возгорание, распыляя тонкодисперсный водяной туман под большим давлением, который способен мгновенно заполнять защищаемый объем помещения. При активации системы вода под давлением распыляется через микрофорсунки распылителя, обеспечивая скорость струи и размеры капель, оптимальные для тушения очага возгорания. Мелкодисперсные капли, испаряясь, поглощают тепловое излучение и блокируют доступ кислорода к пламени, предотвращая его распространение.

Преимущества системы пожаротушения Альфа-Фог®

• ALFA-FOG® эффективно тушит очаги возгорания любой сложности, в том числе объемные возгорания в машинных комнатах, а также кабельканалах, энергогенераторных и электрощитовых помещениях.
• ALFA-FOG® является единственной альтернативной заменой объемным газовым системам. Тушение очагов пожара происходит пресной водой без добавок и химических присадок, которые обычно требуют регулярной замены. Предлагаемый способ тушения безопасен для людей и наносит минимальный ущерб оборудованию.
• ALFA-FOG® использует значительно меньше воды, чем традиционная установка для той же области применения, демонстрируя более высокую эффективность.

Почему наши клиенты выбирают Альфа-Фог®

• Уникальная российская разработка оросителей
• Большое расстояние между оросителями
• Значительно уменьшенный расход воды при той же эффективности тушения, чем традиционная система низкого давления для той же области применения
• Сильный охлаждающий эффект, когда капли воды превращаются в пар при контакте с очагом
• Быстрое расширение капель воды уменьшает содержание кислорода в зоне горения
• Экологически чистый и безопасный для людей способ пожаротушения
• Высокоэффективная противопожарная система с быстрым реагированием, которую легко вернуть в эксплуатацию
• Минимальный ущерб оборудованию и более быстрое восстановление
• Сокращение времени простоя и затрат на очистку после пожара

Применяется для тушения пожаров:

• в зданиях, помещениях и производствах, за исключением помещений производств, перерабатывающих горючие газы, бензин, спирты, эфиры и другие ЛВЖ с температурой вспышки в закрытом тигле менее 60°С;
• в книгохранилищах, помещениях библиотек, фондохранилищах, архивах со стационарными стеллажами и в других помещениях аналогичного назначения, в которых используется стеллажное хранение на стационарных стеллажах;
• в зданиях дата-центров и залах ЭВМ;
• в кабельных сооружениях;
• в автостоянках с механизированной и с полумеханизированной парковкой;
• для создания водяных завес и систем охлаждения технологического оборудования и строительных конструкций, в т.ч. локально;
• в пространствах за фальшпотолками и фальшполами;
• для защиты конструктивных элементов зданий и сооружений;
• для создания систем локализации пожара и орошения путей эвакуации, создания зон безопасности

Область применения: помещения библиотек, книгохранилищ, цирков, хранения сгораемых музейных ценностей, фондохранилищ, музеев и выставок, картинных галерей, концертных и киноконцертных залов, ЭВМ, магазинов, зданий управлений, гостиниц, больниц, разные производственные помещения, гаражи и стоянки, помещения архивов и др.

Гидравлические и огневые испытания в соответствии с требованиями действующих нормативных документов проводились в НИИ перспективных исследований и инновационных технологий в области безопасности жизнедеятельности Санкт-Петербургского университета ГПС МЧС России имени Героя Российской Федерации генерала армии Е.Н. Зиничева.

В качестве водоисточника может использоваться городской магистральный водопровод или бак с противопожарным запасом воды. Размер бака зависит от пожарной нагрузки в помещении, расчетного времени работы установки, мощности насосных агрегатов и других проектных решений.

Характеристики системы:

• Рабочее давление: 60-80 МПа.
• Расход воды (на одном распылителе):
• Площадь, защищаемая одним распылителем:
• Время заполнения сверхплотным водяным туманом помещения V=          одним
• распылителем:
• Трубопровод из нержавеющей стали
• Соединения резьбовые обслуживаемые, тип «врезное кольцо».
• Полное подавление очагов от минимальной до максимальной огневой интенсивности в натурных огневых испытаниях в течение от до максимально минут тушения.
• Выдержала испытания на устойчивость к внешним факторам воздействия.
• Одобрена к применению МЧС России

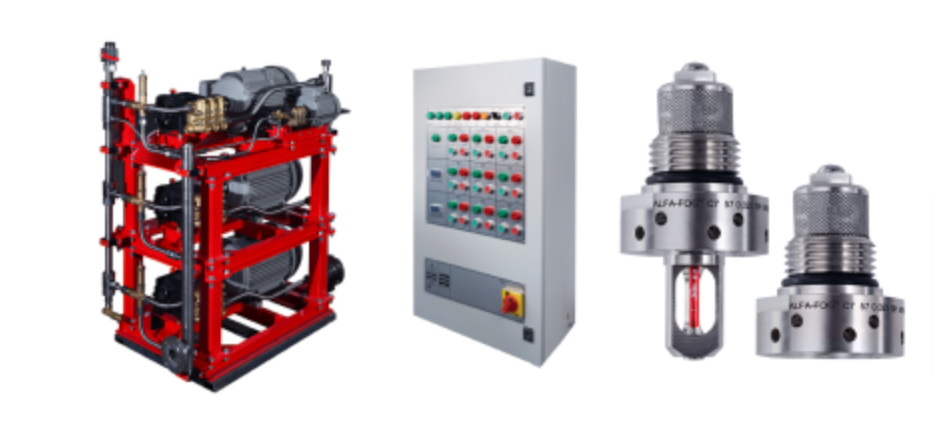

Установка ALFA-FOG® состоит из водоисточника, насосной установки высокого давления, узлов управления, трубопроводной сети из нержавеющей стали и распылителей – спринклерных и/или дренчерных. Все основные составляющие установки изготавливаются на собственном производстве ГК «ПОЖИНТЕХ» с использованием новейших высокоточных линий с ЧПУ. Использование высококачественных материалов для изготовления компонентов установки способствует ее надежности и долгому сроку службы.

(АУП ТРВ ВД) АЛЬФА-ФОГ® состоит из следующих основных элементов:

• агрегат насосный (один или несколько);
• прибор пожарный управления;
• компонент для прибора пожарного управления;
• трубопровод;
• распылители;
• секционные узлы управления;
• комплект монтажных частей.

При необходимости в состав АУП могут быть введены нетиповые элементы: логические блоки, соединительные коробки, устройства распределения сигналов и др.

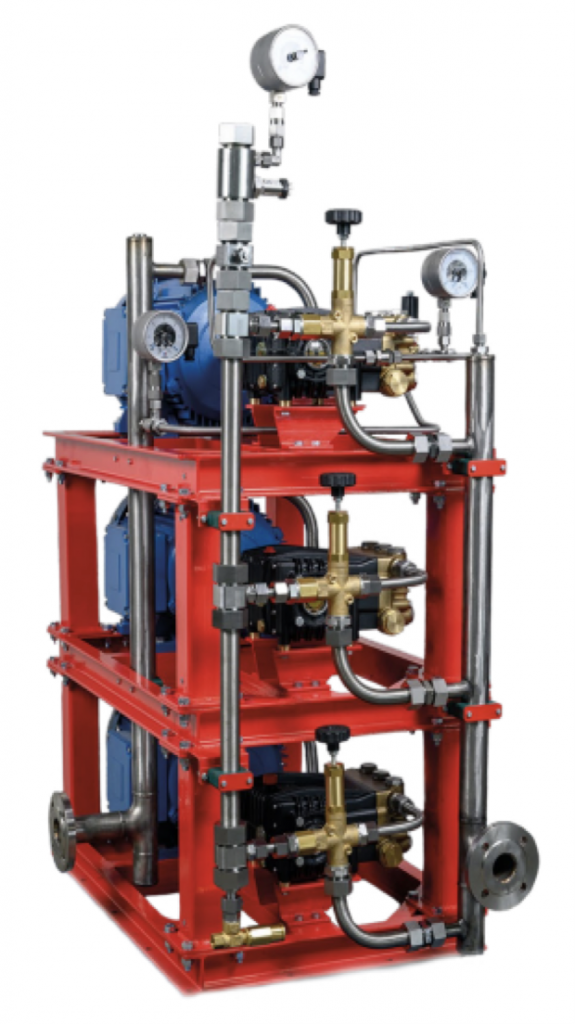

Агрегат насосный

Установки пожаротушения тонкораспыленной водой ALFA-FOG® работают на высоком давлении, более 2,0 МПа. Насосная установка ALFA-FOG® – передовая разработка в области пожаротушения тонкораспыленной водой, сочетающая простоту конструкции механической части с гибкостью и широтой настройки программируемой системы управления. Модульная структура агрегатов с продуманными зонами доступа позволяет упростить процесс монтажа и оптимизировать использование зон обслуживания.

Агрегат насосный предназначен для создания и поддержания в АУП необходимого давления рабочей среды.

Для конкретной АУП формируется на основе одного или нескольких модулей насосных, каждый из которых в свою очередь состоит из одного или нескольких насосных блоков (электродвигатель, насос, рама).

В общем случае состоит из нескольких насосных модулей, один из которых является главным (с жокей-насосом и датчиками).

В частном случае агрегат насосный состоит из одного главного (с жокей-насосом и датчиками) насосного модуля.

Расход воды одного блока от 50 л/мин.

Давление воды в рабочем режиме от 7,5 МПа.

Давление воды в дежурном режиме от 2,5 МПа.

Потребляемая мощность от 8,0 кВт.

Масса от 180 кг

В дежурном режиме к агрегату насосному подается пресная вода.

Дежурный режим является основным режимом работы автоматической установки пожаротушения.

К агрегату насосному, в рабочем режиме, подается вода под давлением не менее 0,01 МПа. Управление режимом работы водоснабжения осуществляется автоматически по сигналам от ППУ.

Пуск насосного агрегата может быть автоматическим или дистанционным.

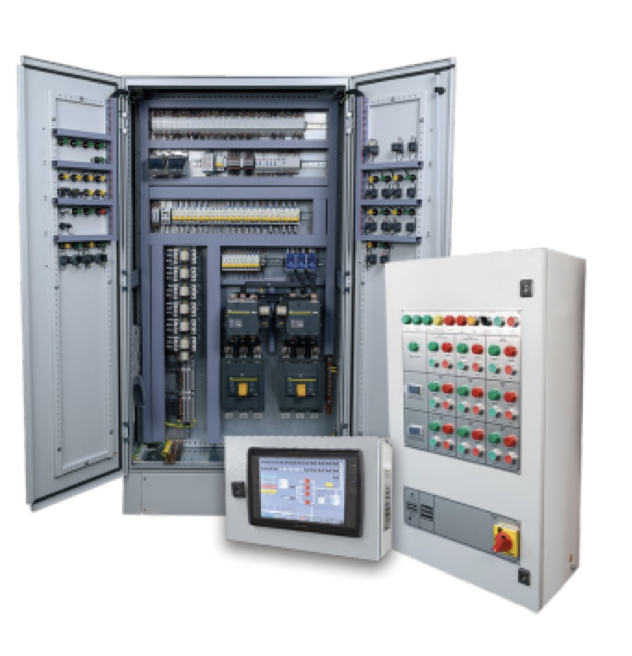

Прибор пожарный/щит управления

Прибор/щит управления насосным агрегатом осуществляет:

• прием и выдачу сигналов о текущем режиме работы насосного агрегата, а также о наличии неисправностей, пуск электронасосов;
• дистанционное управление системой – путем автоматизированного открытия дренчерных секционных клапанов по сигналам с центрального поста управления, с местных кнопочных постов управления, от системы пожарной сигнализации либо с пусковой панели;
• отображение текущего состояния системы и ее неисправностей, а также подачу звуковых сигналов при возникновении ситуаций, требующих внимания оператора;
• выдачу информации о текущем состоянии системы и ее неисправностях во внешние информационные системы

Прибор пожарный управления (ППУ) предназначен:

• для приема и выдачи сигналов о текущем режиме работы агрегата насосного;
• для дистанционного управления АУП – путем автоматизированного открытия узла управления секционного дренчерного;
• для отображения текущего состояния АУП и ее неисправностей, а также для подачи звуковых сигналов при возникновении ситуаций, требующих внимания оператора;
• для выдачи информации о текущем состоянии АУП и ее неисправностях во внешние информационные системы;
• для управления устройствами светозвукового оповещения;
• для приема сигналов с концевых выключателей запорной арматуры;
• для переключения с основного источника питания на резервный (и обратно, при восстановлении питания);

Переключение производится автоматически, так как ППУ имеет встроенный автоматический переключатель сетей.

Компонент для прибора пожарного управления

Компонент для прибора пожарного управления (сокращенно КПУ) предназначен:

• для дистанционного открытия узлов управления секционных дренчерных;
• для дистанционного запуска насосного агрегата;
• для отображения текущего состояния АУП и ее неисправностей, а также для подачи звуковых сигналов при возникновении ситуаций, требующих внимания оператора.

КПУ разрабатывается по требованию Заказчика, внешний вид согласовывается с Заказчиком.

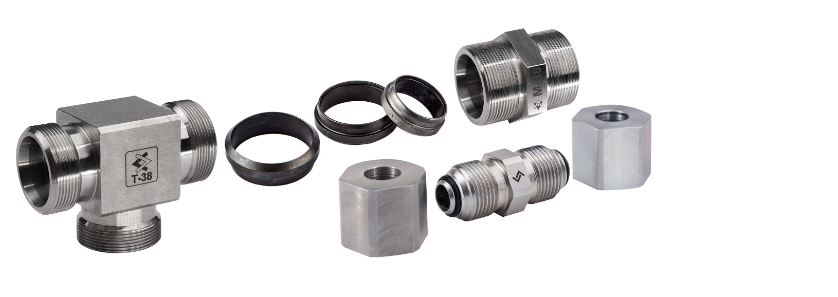

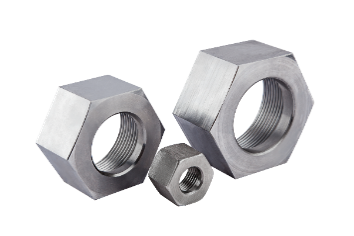

Трубопровод

Трубопроводная сеть установок Альфа-Фог® выполняется из высококачественной нержавеющей стали. Все компоненты трубопровода рассчитаны на максимальное давление 60 МПа и проходят обязательные гидравлические испытания под давлением 21 МПа в процессе монтажа. Система трубопроводов монтируется на резьбовых соединениях с врезными кольцами, сварка при монтаже не требуется.Как правило, подводящие трубопроводы имеют Ø 38 мм х 3 мм;

питающие и распределительные – Ø 30 мм х 2,5 мм, Ø 12 мм х 1,5 мм

Распылители

Спринклерные распылители – ключевой элемент установок ALFA-FOG®. Выбор подходящего типа спринклера или дренчера обеспечивает оптимальные параметры подачи тонкораспыленной воды на тушение пожара в зависимости от характеристик зоны защиты и пожарной нагрузки.

Дренчеры ALFA-FOG® используются в составе дренчерных секций, для защиты неотапливаемых помещений, а также других типов помещений согласно требованиям ТЗ или с учетом технологического процесса. Узел управления осуществляет подачу воды по сигналу от системы автоматической пожарной сигнализации, благодаря чему тонкораспыленная вода подается из всех распылителей одновременно на всю защищаемую секцией площадь

Дренчер Альфа-Фог®

Спринклеры ALFA-FOG® представляют собой изделия с высокой точностью изготовления, в которых используются термочувствительные колбы со сверхбыстрым индексом срабатывания.

Спринклер Альфа-Фог®

Температура срабатывания теплового замка (термоколбы):

• 57 °С – рекомендуется к использованию для защиты жилых и общественных помещений, постов управления;
• 68°С – рекомендуется к использованию для защиты электрощитовых, агрегатных и прочих помещений;
• 79°С – рекомендуется к использованию в помещениях для приготовления пищи;
• 93°С – рекомендуется к использованию в сушильных камерах, а также иных помещениях с температурой свыше 50°С;
• 141°С – рекомендуется к использованию для защиты сауны
• 182°С – (?)

Распылители предназначены для подачи воды в защищаемое помещение. В качестве распылителей, в зависимости от типа АУП, могут использоваться дренчеры или спринклеры.

В зависимости от типа применяемой термоколбы температура срабатывания распылителя спринклерного типа может быть различной.

Рекомендуется применять распылители спринклерного типа с оранжевой термоколбой (температура срабатывания 57 °С), если условия эксплуатации помещения не подразумевают специальных температурных режимов.

Распылители снабжены фильтрующим элементом с ячейкой фильтра более чем в 5 раз меньше диаметра выходного отверстия распылителя. Максимальное рабочее давление на распылителе 16 МПа. Предельное давление 20 МПа. Место установки распылителей – потолок. Допускается устанавливать распылители под углом до 90°.

Узлы управления

Узлы управления предназначены для разделения систем на секции. Количество и тип узлов управления определяется количеством распылителей, типом и расположением защищаемых помещений, наличием в помещениях оборудования, нуждающегося в раздельной защите. Узлы управления размещаются, как правило, в отдельном помещении, к которому предъявляется определенные требования, указанные в нормативных документах. Возможно размещение узлов управления в защищаемом помещении, при условии их установки в специализированный шкаф. Узлы управления также используются для разделения трубопроводной сети на участки, которые могут проходить техническое обслуживание независимо друг от друга, без вывода установки из эксплуатации.

Узел управления в общем случае может содержать сигнализатор протока жидкости, датчик положения штока, манометр (сигнализатор давления), рукоятку ручного управления, входной и выходной патрубки.

Узел управления секционный дренчерный

Узел управления секционный дренчерный (УУCД) предназначен для разделения трубопроводов АУП на независимые дренчерные секции. Нормальное положение клапана в дежурном режиме АУП закрытое. Открытие УУД может осуществляться дистанционно с ППУ и КПУ, автоматически по сигналам от внешних систем и вручную непосредственно на самом узле. Закрытие УУД производится вручную при остановленном насосном агрегате.

Узел управления секционный спринклерный

Узел управления секционный спринклерный (УУС) предназначен для разделения трубопроводов АУП на независимые спринклерные секции. Управление узлом - ручное. Нормальное положение УУС в дежурном режиме АУП открытое.

Узел управления секционный комбинированный

Узел управления секционный комбинированный (УУК) предназначен для разделения трубопроводов АУП на независимые спринклерные секции с предварительной активацией. Открытие УУК может осуществляться дистанционно с ППУ и КПУ, автоматически по сигналам от внешних систем и вручную непосредственно на самом узле. Закрытие УУК производится вручную при остановленном насосном агрегате. Нормальное положение УУК в дежурном режиме АУП закрытое. Внешний вид узла управления УУК представлен на рисунке.

Внутренний противопожарный водопровод ТРВ ВД АЛЬФА-ФОГ®

Внутренний противопожарный водопровод (ВПВ) ТРВ ВД АЛЬФА-ФОГ® состоит из следующих основных элементов:

• агрегат насосный;
• прибор пожарный управления;
• компонент для прибора пожарного управления;
• трубопровод;
• шкаф пожарного крана;
• картушка рукава высокого давления;
• ручной пожарный ствол;
• комплект монтажных частей.

Количество единовременно работающих пожарных стволов определяется по СП 10.13130.2009 либо по специальным техническим условиями на проектирование и строительство в части обеспечения пожарной безопасности.

Расход воды на ВПВ ТРВ ВД АЛЬФА-ФОГ® определяется произведением минимального расхода воды ручного пожарного ствола в режиме сплошной струи на количество единовременно работающих пожарных стволов.

ВПВ ТРВ ВД АЛЬФА-ФОГ® может быть совмещен АУП ТРВ ВД АЛЬФА-ФОГ® общей насосной установкой с приборами и общими магистральными стояками. При установке пожарных кранов на системах автоматического пожаротушения время их работы следует принимать равным времени работы систем автоматического пожаротушения.

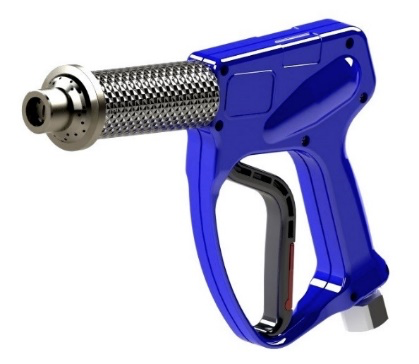

Ручной пожарный ствол

Ручной пожарный ствол высокого давления предназначен для формирования и направления сплошной и тонкораспыленной водяной струи, при тушении пожаров класса А и В по ГОСТ2733-82, в зданиях и сооружениях различного назначения. Он может применятся как в составе установок пожаротушения ALFA-FOG®, так и в составе обособленных систем ХАРАКТЕРИСТИКИ ПОЖАРНОГО СТВОЛА КОМПАКТНАЯ СТРУЯ РАСПЫЛЕННАЯ СТРУЯ Минимальное рабочее давление на стволе 2,0 МПа 5 МПа Максимальное рабочее давление 8 МПа 8 МПа Дальность струи 20 м 12 м Расход воды 1,3 л/с 0,45 л/с Угол факела 100° внутреннего пожарного водопровода высокого давления.

Конструкция ствола предусматривает возможность обеспечения:

• формирования сплошной струи на выходе из насадки;
• равномерного распределения распыленной струи по конусу факела распыла.

Ручной пожарный ствол позволяет регулировать подачу воды от «компактного» до «распыленного» режима. Компактный режим с дальностью струи 25 метров удобен для тушения твердых горючих материалов, распыленный режим эффективен при тушении проливов горючей жидкости, он также обеспечивает защиту ствольщика от высокой температуры

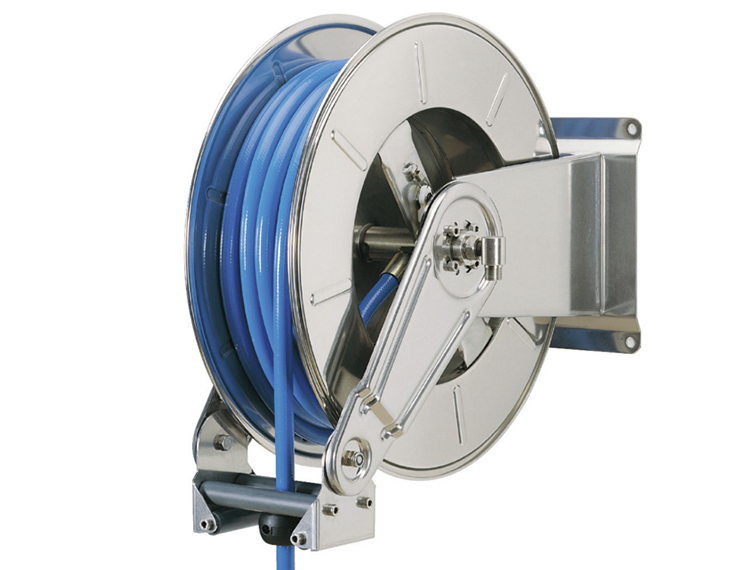

Катушка РВД

Катушка РВД - устройство для размещения (разматывания) намоткой предварительно соединённых рукава высокого давления (РВД) с ручным малорасходным пожарным стволом (ПК-м) для их прокладывания и/или переноски, обеспечивающая возможность ручного тушения очагов пожара.
